Gambaran keseluruhan pasaran industri wafer silikon China
Konsep asas dan klasifikasi
Definisi wafer silikon
Wafer silikon merujuk kepada bahan matriks silikon yang nipis, rata, bulat, yang merupakan bahan penting untuk membuat litar bersepadu. Fotolitografi, implantasi ion, dan kaedah lain boleh membuat litar bersepadu dan pelbagai peranti semikonduktor. Silikon menyumbang kira-kira 27% daripada kerak bumi. Ia banyak dalam rizab dan murah, jadi ia telah menjadi bahan asas semikonduktor yang paling banyak digunakan di dunia dan volum terbesar. Pada masa ini, lebih daripada 90% produk semikonduktor diperbuat daripada bahan berasaskan silikon. Wafer silikon ialah objek seperti kepingan yang diperbuat daripada silikon, dengan diameter 6 inci, 8 inci, 12 inci, dsb.
Klasifikasi wafer silikon
Wafer silikon ialah sejenis bahan semikonduktor, digunakan secara meluas dalam bidang elektronik, komputer, komunikasi, kereta, aeroangkasa dan lain-lain. Wafer silikon dikelaskan kepada wafer silikon semikonduktor dan wafer silikon fotovoltaik mengikut ketulenan wafer silikon; ia dikelaskan kepada wafer digilap, wafer anil, wafer epitaxial, dan wafer SOI mengikut proses; ia dikelaskan kepada 12 inci\300mm, 8 inci\200mm dan 6 inci\150mm mengikut saiz. Antaranya, wafer silikon 200mm dan 300mm mempunyai pelbagai aplikasi yang lebih luas.
Klasifikasi wafer silikon
| Piawaian Pengelasan | Kategori Produk | pengenalan |
| Pengelasan mengikut ketulenan wafer silikon | Wafer silikon semikonduktor Wafer silikon fotovoltaik |
1. Wafer silikon semikonduktor adalah bahan penting untuk membuat litar bersepadu. Melalui fotolitografi, implantasi ion dan kaedah lain, litar bersepadu dan pelbagai peranti semikonduktor boleh dibuat. 2. Wafer silikon fotovoltaik ialah wafer silikon yang digunakan dalam medan fotovoltaik. Dalam bidang fotovoltaik, wafer silikon kebanyakannya digunakan untuk melengkapkan penukaran tenaga suria kepada tenaga elektrik. |
| Pengelasan mengikut proses | wafer yang digilap wafer beranil Wafer epitaxial wafer SOI |
1. Wafer penggilap adalah produk yang paling banyak digunakan, paling banyak digunakan dan paling asas. Produk wafer silikon lain dihasilkan melalui pemprosesan sekunder berdasarkan wafer penggilap. 2. Wafer penyepuhlindapan diperolehi dengan penyepuhlindapan wafer penggilap dalam persekitaran suhu tinggi yang dipenuhi dengan argon atau oksigen. 3. Wafer epitaxial menggunakan teknologi pertumbuhan fasa wap pada permukaan wafer penggilap untuk menumbuhkan secara epitaxial satu lapisan struktur produk pada permukaan wafer penggilap, supaya permukaannya akan lebih licin daripada potongan wafer penggilap daripada pemotongan, dengan itu mengurangkan permukaan kecacatan. 4. S0Wafer I ialah struktur sandwic, iaitu, lapisan bawah ialah wafer penggilap, bahagian tengah ialah lapisan oksida yang tertimbus, dan lapisan atas ialah wafer penggilap lapisan aktif, yang boleh mencapai penebat elektrik yang tinggi , dengan itu mengurangkan kapasiti parasit dan kebocoran. |
| Klasifikasi mengikut saiz | 12 inci\300mm 8 inci\200mm 6 inci\150mm |
1. Terutamanya digunakan dalam produk mewah, seperti CPU, GPU dan cip logik dan cip memori lain, yang merupakan saiz arus perdana dalam pasaran semasa, dengan bahagian pasaran kira-kira 65~70%. 2. Terutamanya digunakan dalam produk akhir rendah dan pertengahan, seperti cip pengurusan kuasa, MCU, semikonduktor kuasa, dll., dengan bahagian pasaran kira-kira 25 ~ 27%. 3. Terutamanya digunakan dalam produk akhir rendah dan pertengahan, seperti semikonduktor kuasa, dengan bahagian pasaran hampir 6 ~ 7%. |
Perbandingan wafer silikon dengan penunjuk ketulenan yang berbeza
Kawasan aplikasi utama wafer silikon dikelaskan kepada wafer silikon semikonduktor dan wafer silikon fotovoltaik mengikut klasifikasi ketulenan. Dalam medan fotovoltaik, kedua-dua silikon monohablur dan silikon polihablur digunakan, dan keperluan ketulenan adalah kira-kira 99.9999% (4-6N). Ia digunakan terutamanya untuk membuat sel solar dan digunakan secara meluas dalam stesen janakuasa fotovoltaik, penjanaan kuasa fotovoltaik teragih atas bumbung dan medan lain. Dalam bidang semikonduktor, hanya silikon monohabluran digunakan. Apabila prosesnya terus mengecut, ketulenannya diperlukan untuk mencapai 99.999999999% (11N) atau ke atas. Ia digunakan terutamanya untuk membuat kerepek dan digunakan secara meluas dalam komunikasi, elektronik pengguna, kereta, industri dan bidang lain.
Dalam indeks pengelasan ketulenan wafer silikon, ia dikelaskan mengikut tahap ketulenan yang berbeza, dan ppm (iaitu bahagian per juta) biasanya digunakan untuk mengukur ketulenannya. Wafer silikon digunakan untuk silikon kristal, silikon semikonduktor, silikon elektronik, silikon gred industri, silikon gred pengeluaran, silikon am, dan lain-lain mengikut ketulenan yang berbeza.
Sejarah Perkembangan Industri Wafer Silikon Global
Wafer silikon berkembang ke arah saiz yang lebih besar secara keseluruhan
Perkembangan wafer silikon global boleh dikesan kembali ke tahun 1960-an. Dengan kemajuan teknologi yang berterusan, skop aplikasi wafer silikon telah diperluaskan secara berterusan. Wafer silikon fotovoltaik dan wafer silikon semikonduktor adalah kedua-dua kepingan nipis yang dipotong daripada jongkong kristal tunggal silikon, tetapi medan penggunaannya berbeza. Wafer silikon fotovoltaik digunakan terutamanya dalam pembuatan panel solar, manakala wafer silikon semikonduktor digunakan untuk mengeluarkan litar bersepadu, transistor dan komponen elektronik lain. Dalam bidang semikonduktor, wafer silikon adalah bahan asas utama untuk pembangunan industri semikonduktor. Dalam proses pembangunan wafer silikon, dengan peningkatan berterusan tahap teknologi, semakin besar saiz wafer silikon, semakin tinggi kecekapan pengeluaran dan penggunaan semikonduktor. Aliran keseluruhan industri wafer silikon adalah ke arah saiz yang lebih besar, daripada 1-inci dan 2-inci awal kepada arus perdana pasaran semasa 6-inci, 8-inci dan {{ 5}}inci. Dalam bidang fotovoltaik, dengan promosi tenaga bersih, industri penjanaan kuasa fotovoltaik telah menunjukkan trend pembangunan yang kukuh. Banyak pengeluar fotovoltaik telah mengembangkan kapasiti pengeluaran mereka. Kapasiti terpasang penjanaan kuasa fotovoltaik global telah menunjukkan trend pertumbuhan yang pesat, yang turut memacu pembangunan wafer silikon fotovoltaik global. Saiz wafer silikon telah meningkat dengan penggunaan.
Sejarah Perkembangan Industri Wafer Silikon China
Memperkukuh penyelidikan dan pembangunan bebas, berinovasi pertumbuhan wafer silikon tempatan
Pembangunan wafer silikon Cina pada mulanya bergantung pada import, dan industri wafer silikon domestik berkembang dengan perlahan. Dengan pembelian peralatan pengeluaran wafer silikon asing dan pengukuhan penyelidikan dan pembangunan wafer silikon, beberapa syarikat pengeluaran wafer silikon telah muncul di China, dan kelajuan penyetempatan telah dipercepatkan. Apabila industri wafer silikon negara saya memasuki tempoh pembangunan pesat, kerajaan China memperkenalkan dasar yang sepadan untuk menyokong pembangunan industri wafer silikon. Pembangunan wafer silikon fotovoltaik di negara saya bermula pada 2012. 100-156mm popular dalam industri dan piawaiannya berbeza; pada tahun 2013, standard saiz wafer silikon bersatu lima pengeluar domestik ialah 156.75mm; dari 2019 hingga sekarang, syarikat terkemuka domestik telah melancarkan wafer silikon fotovoltaik dengan saiz yang berbeza untuk menyesuaikan diri dengan pembangunan industri hiliran. Pembangunan wafer silikon semikonduktor China sejajar dengan rentak antarabangsa. Spesifikasi pengeluaran wafer silikon semikonduktor perusahaan domestik telah dibangunkan daripada 50mm kepada 300mm, dan kualiti dan daya saing produk wafer silikon telah dipertingkatkan secara berterusan.
Pengenalan kepada klasifikasi industri wafer silikon China
(一) Wafer silikon semikonduktor: parameter dan senario aplikasi
Wafer silikon semikonduktor merujuk kepada kepingan nipis yang dipotong daripada jongkong kristal tunggal silikon, yang merupakan bahan substrat yang digunakan secara meluas dalam industri semikonduktor. Pada masa ini, lebih daripada 90% cip litar bersepadu menggunakan silikon sebagai bahan substrat. Mengikut klasifikasi saiz wafer silikon, spesifikasi secara amnya dibezakan mengikut diameter, biasanya 6 inci, 8 inci, 12 inci, dsb. Daripada pengeluaran besar-besaran pertama wafer silikon 2-inci pada tahun 1965 hingga pengeluaran besar-besaran 12-wafer silikon inci pada tahun 2000, wafer silikon semikonduktor terus berkembang ke arah saiz besar, dan wafer silikon bersaiz besar telah menjadi arus perdana industri.
Menurut klasifikasi senario aplikasi wafer silikon, wafer silikon boleh dibahagikan terutamanya kepada wafer positif dan wafer ujian. Wafer positif digunakan secara langsung dalam pembuatan wafer; wafer ujian digunakan untuk eksperimen dan menyemak status peralatan pembuatan pada peringkat awal operasi untuk meningkatkan kestabilannya.
(一) Wafer silikon semikonduktor: saiz wafer silikon
Spesifikasi dan aplikasi wafer silikon
Wafer silikon adalah salah satu bahan mentah yang paling penting dalam industri elektronik, dan digunakan terutamanya untuk mengeluarkan litar bersepadu, kapasitor, diod dan komponen lain. Litar bersepadu ialah litar kecil yang terdiri daripada sebilangan besar komponen asas seperti transistor, kapasitor, perintang, dsb., yang boleh digunakan dalam pelbagai peranti elektronik seperti komputer, peralatan komunikasi dan peralatan hiburan. Wafer silikon semikonduktor adalah salah satu bahan teras untuk pembuatan litar bersepadu.
Saiz wafer silikon semikonduktor dibahagikan kepada spesifikasi berdasarkan diameter, dan dibahagikan kepada 2 inci (50.8mm), 4 inci (100mm), 6 inci (150mm), 8 inci (200mm), dan 12 inci (300mm). Saiz dan proses wafer silikon yang berbeza digunakan untuk produk semikonduktor yang berbeza.
Kelebihan wafer silikon bersaiz besar
Bilangan cip yang dihasilkan pada wafer silikon tunggal meningkat:lebih besar wafer, lebih sedikit sisa yang terdapat di tepi, yang meningkatkan kadar penggunaan wafer silikon dan mengurangkan kos. Mengambil wafer silikon 300mm sebagai contoh, kawasan yang tersedia adalah dua kali ganda daripada wafer silikon 200mm di bawah proses yang sama, yang boleh memberikan kelebihan produktiviti sehingga 2.5 kali ganda bilangan cip.
Kadar penggunaan keseluruhan wafer silikon dipertingkatkan:pembuatan wafer silikon segi empat tepat pada wafer silikon bulat akan menjadikan beberapa kawasan di pinggir wafer silikon tidak dapat digunakan, dan peningkatan dalam saiz wafer silikon mengurangkan nisbah kehilangan tepi yang tidak digunakan.
Peningkatan kapasiti peralatan:Di bawah syarat aliran proses asas: pemendapan filem nipis → fotolitografi → etsa → pembersihan dan keadaan pembangunan asas lain kekal tidak berubah, purata masa pengeluaran cip dipendekkan, kadar penggunaan peralatan dipertingkatkan, dan kapasiti syarikat diperluaskan.
(I) Wafer silikon semikonduktor: wafer silikon SOI
(II) Wafer silikon fotovoltaik: Struktur dan parameter
(II) Wafer silikon fotovoltaik: Penunjuk dan proses penyediaan
(II) Wafer silikon fotovoltaik: Laluan untuk mengurangkan kos teknologi wafer silikon
Teknologi teras industri wafer silikon China
Teknologi pertumbuhan kristal tunggal
Teknologi pertumbuhan silikon kristal tunggal: adalah kaedah pertumbuhan kristal yang digunakan untuk mendapatkan bahan semikonduktor. Antaranya, silikon kristal tunggal tergolong dalam sistem kristal padu dan struktur berlian, dan merupakan bahan semikonduktor dengan prestasi cemerlang. Teknologi pertumbuhan silikon kristal tunggal termasuk: Kaedah kristal tunggal Czochralski, kaedah Czochralski medan magnet, dan kaedah penarikan kristal berterusan.
• Prinsip kaedah Czochralski:Prosesnya adalah untuk memasukkan polysilicon ke dalam mangkuk kuarza, memanaskannya dan perlahan-lahan mencairkannya, dan menyejukkannya ke dalam kristal tunggal melalui paksi kristal benih semasa proses pemanasan untuk membuat silikon kristal tunggal. Langkah-langkah khusus termasuk: memuatkan, mengosongkan, mengisi dengan gas pelindung, pemanasan, pencairan, pembenihan, dll.
• Kaedah Czochralski medan magnet:Berdasarkan proses pertumbuhan Czochralski, medan magnet yang kuat digunakan pada leburan dalam mangkuk pijar untuk menyekat perolakan terma leburan. Kaedah ini digunakan untuk mengembangkan kristal tunggal silikon Czochralski dengan kepekatan oksigen yang rendah.
•Kaedah penarikan kristal berterusan:Menggunakan relau kristal tunggal menegak khas, rod kristal ditarik tanpa menambah bahan dan cair pada masa yang sama. Paras cecair polysilicon dalam pijar kekal stabil, yang boleh menyediakan persekitaran medan haba yang lebih stabil. Bahan mentah ditambah secara berterusan semasa proses pertumbuhan kristal untuk menjadikan proses pertumbuhan kristal lebih seragam dan stabil.
Teknologi pemotongan wafer silikon
Prinsip pemotongan wafer silikon:Permukaan atas rod silikon dipasang pada peralatan pemotongan, dan rod silikon bergerak perlahan ke bawah dan dikisar oleh wayar berlian berkelajuan tinggi untuk mencapai kesan pemotongan. Fungsi pemotongan wafer silikon adalah untuk memotong blok silikon menjadi wafer silikon melalui jaring pemotong wayar pemotong yang bergerak. Pada masa ini, teknologi pemotongan wafer silikon mempunyai kelebihan kecekapan pemotongan yang tinggi, kos rendah dan kehilangan bahan yang rendah. Teknologi pemotongan wafer silikon sangat penting dalam banyak bidang, dan teknologi pemotongan telah lama menjadi topik hangat dalam penyelidikan industri wafer silikon.
Bulatan dalam wafer silikon merujuk kepada kawasan bulat pada permukaan wafer silikon, iaitu pinggir wafer silikon. Fungsi bulatan dalam wafer silikon adalah untuk mengelakkan pinggir wafer daripada pecah, mencegah kepekatan tegasan haba, dan mengurangkan keretakan pada tepi wafer silikon, supaya wafer silikon atau sel bateri pecah di bawah tindakan tekanan luaran. Chamfering wafer silikon adalah untuk mengisar tepi pecah, bucu dan retak pada tepi wafer silikon untuk mendapatkan lilitan jejari licin pada tepi wafer silikon. Langkah ini biasanya dilakukan sebelum atau selepas mengisar. Terdapat tiga fungsi utama chamfering: mencegah pecah tepi wafer, mencegah kepekatan tegasan haba, dan mengurangkan risiko wafer silikon atau pecah sel bateri akibat keretakan pada tepi wafer silikon di bawah tindakan tegasan luaran.
Proses pengeluaran industri wafer silikon China
Proses pengeluaran wafer silikon
Proses penghasilan wafer silikon adalah kompleks dan melibatkan banyak proses. Pautan pengeluaran utama termasuk pertumbuhan kristal tunggal, penghirisan, penggilap, pertumbuhan epitaxial dan proses lain. Pertumbuhan kristal tunggal adalah untuk mendapatkan bahan semikonduktor yang memenuhi keperluan pembuatan peranti, dan bahan polihabluran yang telah dimurnikan mesti ditanam menjadi kristal tunggal. Menggilap adalah untuk mengeluarkan bahan aras mikron dan aras nano pada permukaan wafer silikon melalui pengaratan larutan kimia dalam cecair penggilap dan penyingkiran pengisaran mekanikal dalam cecair penggilap. Pertumbuhan epitaxial adalah untuk menumbuhkan satu lapisan kristal dengan orientasi kristal yang sama dengan substrat pada substrat kristal tunggal, memanjangkan bahagian keluar dari kristal asal. Lapisan kristal tunggal baharu yang ditanam secara epitaxial boleh berbeza daripada substrat dari segi jenis kekonduksian, kerintangan, dsb., dan kristal tunggal berbilang lapisan dengan ketebalan dan keperluan yang berbeza juga boleh ditanam untuk meningkatkan fleksibiliti reka bentuk peranti dan prestasi peranti itu.
Peralatan proses sokongan pembuatan wafer silikon
Proses pembuatan wafer silikon termasuk pertumbuhan kristal tunggal, pembulatan dan pemotongan, penghirisan, chamfering dan pengisaran, penggilap, pembersihan dan ujian, yang sepadan dengan relau pertumbuhan silikon kristal tunggal, mesin penggulung dan pemotong, penghiris, mesin chamfering, penggilap CMP, pembersihan dan peralatan ujian. Yang paling penting ialah memotong dan menggilap. Pemotongan adalah untuk memotong wafer silikon daripada jongkong silikon, manakala penggilap adalah untuk memproses permukaan wafer silikon untuk proses pembuatan seterusnya.
Pertumbuhan kristal tunggal wafer silikon: kaedah Czochralski dan kaedah lebur zon
Proses utama untuk pertumbuhan kristal tunggal wafer silikon ialah kaedah Czochralski dan kaedah lebur zon. Kaedah Czochralski Letakkan bahan mentah yang telah disucikan dalam mangkuk pijar, dan mangkuk pijar diletakkan dalam medan haba yang sesuai. Semasa proses pemanasan, bahan mentah secara beransur-ansur cair dalam mangkuk pijar. Selepas itu, kristal benih yang telah diletakkan sebelumnya ditarik dan diputar pada kelajuan tertentu untuk menumbuhkan kristal tunggal yang memenuhi syarat. Kaedah lebur zon merujuk kepada kaedah yang menggunakan proses lebur-pepejal untuk menghilangkan kekotoran berdasarkan prinsip keseimbangan cecair-pepejal. Pencairan zon boleh menghilangkan kekotoran daripada unsur atau sebatian untuk mencapai tujuan penulenan. Silikon kristal tunggal yang dihasilkan oleh kaedah Czochralski mempunyai kandungan oksigen yang tinggi, kekuatan mekanikal yang tinggi, dan saiz yang besar, dan kebanyakannya digunakan untuk menghasilkan litar bersepadu berkuasa rendah, manakala silikon kristal tunggal yang dihasilkan oleh kaedah lebur zon mempunyai ketulenan yang tinggi dan sifat elektrik seragam, dan digunakan terutamanya untuk menghasilkan peranti berkuasa tinggi.
Rantaian industri wafer silikon China
Hulu dan hiliran berkembang dalam penyelarasan, dan permintaan pasaran terus berkembang
Peranti semikonduktor adalah salah satu kawasan aplikasi utama wafer silikon, termasuk litar bersepadu, peranti optoelektronik, penderia dan medan lain. Peranan penting wafer silikon dalam peranti semikonduktor adalah sangat penting, jadi keperluan kualiti dan prestasi wafer silikon adalah sangat tinggi. Hulu rantai industri wafer silikon terutamanya termasuk bahan mentah wafer silikon dan peralatan wafer silikon. Aliran tengah wafer silikon terutamanya termasuk aliran proses wafer silikon dan klasifikasi wafer silikon. Pembuatan wafer silikon memerlukan penggunaan peralatan dan teknologi berketepatan tinggi, termasuk pertumbuhan kristal tunggal, pembulatan dan pemotongan, penghirisan, penggilap dan pautan lain. Hilir wafer silikon terutamanya merangkumi industri aplikasi, termasuk teknologi komunikasi, kereta elektronik pengguna, pengkomputeran awan, dll. Hulu dan hiliran wafer silikon berkembang dalam penyelarasan untuk bersama-sama memenuhi keperluan pelanggan hiliran. Di samping itu, wafer silikon juga digunakan secara meluas dalam panel solar, lampu LED dan bidang lain, dan permintaan pasaran dalam bidang ini juga semakin meningkat. Untuk memenuhi permintaan pasaran, syarikat wafer silikon perlu terus meningkatkan kualiti dan prestasi wafer silikon, sambil mengukuhkan penyelidikan dan pembangunan teknologi serta inovasi untuk menggalakkan pembangunan industri wafer silikon.
Model perniagaan industri wafer silikon China
Pembersihan bahan silikon dan model kitar semula cecair pemotongan
Cecair pembersih bahan silikon ialah cecair yang digunakan untuk membersihkan permukaan wafer silikon, yang boleh menghilangkan kekotoran dan oksida pada permukaan untuk pemprosesan seterusnya. Cecair pemotong bahan silikon ialah cecair yang digunakan untuk memotong wafer silikon, yang boleh menjadikan wafer silikon lebih mudah dipotong. Perkhidmatan pembersihan bahan silikon termasuk mod pembersihan diri, mod pembersihan pihak ketiga (pembersihan di luar kilang) dan mod pembersihan pihak ketiga (pembersihan dalam kilang). Memandangkan skala rantaian industri bahan silikon terus berkembang, mod pembersihan sedia ada tidak lagi dapat memenuhi keperluan kebersihan pelanggan. Oleh itu, kilang menyediakan perkhidmatan yang sepadan untuk memastikan kualiti perkhidmatan dan memperdalam pembahagian kerja profesional. Mod rawatan cecair pemotongan termasuk pelepasan terus, rawatan sendiri dan penyediaan perkhidmatan dalam kilang. Mod rawatan cecair pemotongan adalah kondusif untuk mengurangkan pelepasan cecair sisa dan penggunaan bahan kimia, menjimatkan kos pembelian cecair pemotong dan agen pembersih, dan kos pelepasan kumbahan, mengurangkan kos pengeluaran pelanggan, dan meningkatkan daya saing pasaran.
Perbandingan Model Operasi Perkhidmatan Pembersihan Bahan Silikon
| Mod pembersihan bahan silikon | Pengenalan Model | Pelanggan | Kelebihan | Keburukan |
| Mod pembersihan diri | Jabatan pengeluaran perusahaan bahan silikon bertanggungjawab untuk perkhidmatan pembersihan bahan silikon dengan sendirinya, dan menyelesaikan operasi pembersihan bahan silikon dengan membina bengkel pembersihan bahan silikonnya sendiri | Sesuai untuk perusahaan hiliran dengan strategi pembangunan bersepadu | Proses pengeluaran dan proses pembersihan bahan silikon semuanya di bawah pengurusan syarikat yang sama, yang memudahkan penyelarasan dan penjadualan pengeluaran dan pembersihan bahan silikon yang bersatu | Jangka pengurusan telah ditingkatkan, dan kekurangan pengalaman dalam bidang pembersihan bahan silikon telah menyebabkan penurunan kecekapan pengurusan |
| Pembersihan oleh pihak ketiga (membersih di luar kilang) |
Mengguna pakai penyumberan luar perkhidmatan untuk bekerjasama dengan syarikat perkhidmatan pembersihan bahan silikon luaran, dan syarikat penyumberan luar pembersihan kerap mengangkut bahan silikon ke bengkelnya di luar kilang untuk pembersihan | Sesuai untuk perusahaan hiliran saiz sederhana | Kebanyakan syarikat yang terlibat dalam perniagaan jenis ini adalah perusahaan kecil dan sederhana, dan syarikat hiliran mempunyai lebih banyak cakap | Peralatan pembersihan dan kebersihan bengkel tidak dapat memenuhi keperluan, dan kualiti pembersihan bahan silikon tidak dapat dijamin; perolehan harian dan kos pengangkutan bahan silikon adalah tinggi |
| Pembersihan oleh pihak ketiga (pembersihan dalam kilang) |
Perbezaannya ialah industri bahan silikon monohabluran akan memilih untuk bekerjasama dengan syarikat pembersihan bahan silikon yang mempunyai kerjasama perniagaan dan pengalaman industri, dan membenarkan mereka membina bengkel berdekatan di kawasan kilang untuk membersihkan bahan silikon | Sesuai untuk perusahaan berskala besar dengan strategi pembangunan khusus | Ia bukan sahaja menyelesaikan masalah pengurangan kecekapan pengurusan yang disebabkan oleh perniagaan rentas sempadan perusahaan kendalian sendiri, tetapi juga menyelesaikan masalah bahawa kualiti pembersihan dan keselamatan model kedua tidak dapat dijamin | Adalah perlu untuk mewujudkan hubungan kerjasama yang mendalam dengan penyedia perkhidmatan |
Mod rawatan cecair pemotongan
| Mod rawatan cecair pemotongan | Pengenalan model | Pelanggan | Kelebihan | Keburukan |
| Pelepasan terus | Jabatan pengeluaran perusahaan bahan silikon mengumpul cecair pemotongan sisa dan membuangnya selepas rawatan terpusat | Sesuai untuk perusahaan berskala kecil atau perusahaan berskala besar dengan pelaburan besar dalam peralatan perlindungan alam sekitar | Mengeluarkan pautan dalam pengeluaran wafer silikon monohabluran, meningkatkan kecekapan pengurusan | Memerlukan pelaburan besar dalam peralatan perlindungan alam sekitar; mempunyai kesan tertentu ke atas kos unit wafer silikon monohabluran |
| Rawatan diri | Lengkapkan kitar semula dan rawatan cecair pemotongan dengan membina bengkel kitar semula dan rawatan | Sesuai untuk perusahaan hiliran dengan strategi pembangunan bersepadu | Pautan pengeluaran dan pautan rawatan cecair pemotongan semuanya di bawah pengurusan syarikat yang sama, yang sesuai untuk perancangan dan penjadualan bersatu | Meningkatkan jangka masa pengurusan, ditambah pula dengan kekurangan pengalaman dalam bidang rawatan cecair pemotongan, yang membawa kepada penurunan kecekapan pengurusan |
| Perkhidmatan dalam kilang | Bekerjasama dengan perusahaan yang mempunyai pengalaman industri yang kaya, benarkan mereka membina bengkel dalam kawasan kilang dan menghubungkannya dengan barisan pengeluaran untuk menjalankan kitar semula masa nyata dan rawatan cecair pemotong wafer silikon | Sesuai untuk perusahaan berskala besar dengan strategi pembangunan khusus | Menyelesaikan masalah pengurangan kecekapan pengurusan yang disebabkan oleh perniagaan merentas sempadan kendalian sendiri syarikat, menjimatkan kos untuk pelanggan hiliran | Perlu mewujudkan hubungan kerjasama yang mendalam dengan penyedia perkhidmatan |
Perubahan harga wafer silikon menjejaskan kos pengeluaran
Memandangkan wafer silikon digunakan secara meluas dalam bidang seperti pembuatan peralatan elektronik dan industri solar, naik turunnya kitaran ekonomi akan memberi kesan ke atas harga, dan turun naik harga bahan silikon secara langsung akan menjejaskan kos pengeluaran wafer silikon. Menurut data PVInfoLink, dalam trend harga wafer silikon global, harga wafer silikon monohablur 210mm, wafer silikon monohablur 182mm dan wafer silikon monohablur 166mm dipengaruhi oleh permintaan pasaran dan turun naik dalam julat tertentu. Bermula pada Jun 2021, harga wafer silikon memasuki saluran menaik dan mencapai tahap tinggi pada Ogos 2022, dengan kadar pertumbuhan yang kukuh. Dengan kemajuan teknologi yang berterusan, proses pengeluaran wafer silikon telah menjadi lebih cekap dan kos terus berkurangan. Di samping itu, sejak separuh kedua 2022, kesan kitaran yang disebabkan oleh ketidakpadanan antara bekalan dan permintaan dalam industri semikonduktor global telah menyebabkan harga wafer silikon global turun naik dan menurun pada tahun lalu.
Saiz pasaran industri wafer silikon global
Penghantaran wafer silikon kekal stabil, saiz pasaran berkembang pesat
Bahan semikonduktor berasaskan silikon kini merupakan bahan semikonduktor dengan keluaran terbesar dan aplikasi terluas. Bidang aplikasi semikonduktor terus berkembang dengan kemajuan sains dan teknologi. Bidang baru muncul seperti Internet Perkara, kecerdasan buatan dan pengkomputeran awan berkembang pesat, membawa peluang pertumbuhan baharu kepada industri wafer silikon semikonduktor. Sejak 2018, penghantaran wafer silikon semikonduktor global telah menunjukkan arah aliran menaik di tengah-tengah turun naik. Menurut data SEMI, penghantaran semikonduktor akan memasuki kitaran pertumbuhan baharu bermula pada 2021. Mendapat manfaat daripada medan aplikasi yang muncul dan populariti 12-wafer silikon inci, penghantaran wafer silikon global dijangka melebihi 15 bilion inci persegi pada masa hadapan . Menurut data SEMI, saiz pasaran wafer silikon semikonduktor global pada asasnya kekal pada AS$11 bilion dari 2018 hingga 2020. Bermula pada 2021, dengan pembangunan peralatan terminal yang pelbagai, industri itu juga telah memasuki tempoh pertumbuhan pesat. Dijangkakan menjelang akhir 2023, saiz pasaran wafer silikon semikonduktor global dijangka melebihi AS$14 bilion.

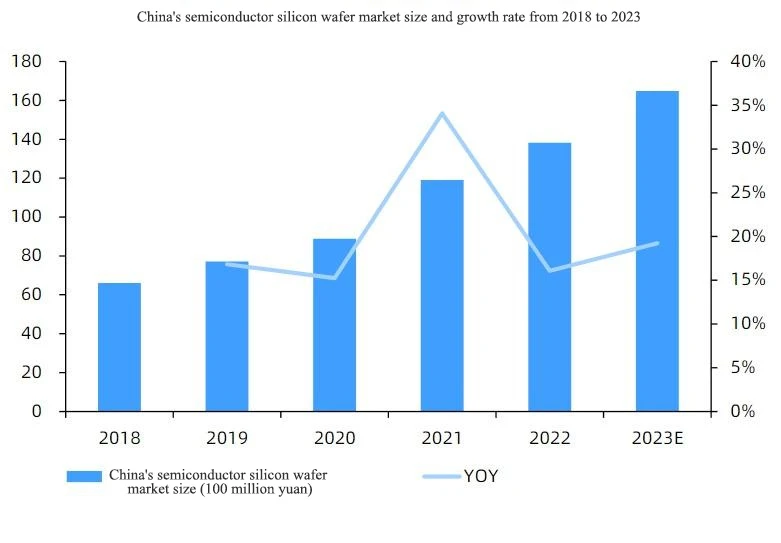

Saiz pasaran industri wafer silikon China
Pengeluaran wafer silikon terus berkembang, dan pasaran hiliran adalah luas
Sejak 2018, pengeluaran wafer silikon negara saya secara amnya menunjukkan trend pertumbuhan tahunan. Menurut data CPIA, pengeluaran wafer silikon negara saya telah memasuki tempoh kemuncaknya sejak 2021, dengan kadar pertumbuhan yang dipercepatkan. Dengan pengembangan syarikat terkemuka, penemuan teknologi berterusan dan pertumbuhan permintaan hiliran, pengeluaran wafer silikon dijangka melebihi 400GW pada masa hadapan. Dalam beberapa tahun kebelakangan ini, industri wafer silikon negara saya telah berkembang pesat, dan kadar pertumbuhan saiz pasaran domestik telah melebihi kadar pertumbuhan purata global. Menurut data SEMI, saiz pasaran wafer silikon semikonduktor negara saya telah melebihi 10 bilion yuan dalam saiz pasaran dari 2021 hingga 2022, dan kadar pertumbuhan terus meningkat. Ia dijangka melebihi 15 bilion yuan dalam saiz pasaran pada masa hadapan, dan terdapat ruang yang luas untuk pertumbuhan pasaran.
